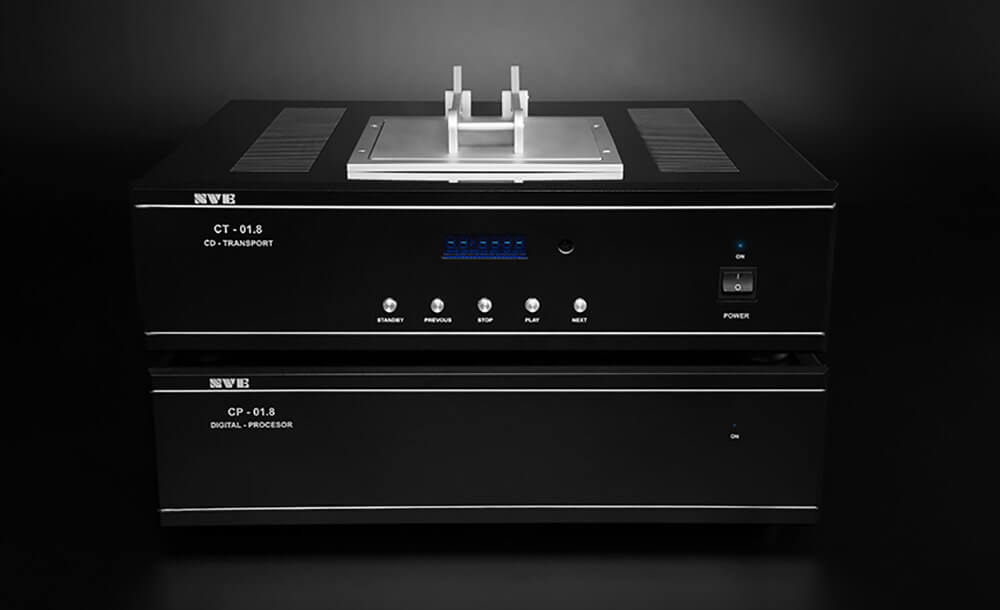

CD přehrávač CT 01.8 / DA převodník CP 01.8

CD Přehrávač s odděleným DA převodníkem. Model CT 01.8 + CP 01.8 přehrává disky v té nejvyšší kvalitě. Použity DA převodníky Burr-Brown PCM1794 k dosažení posluchačského maxima.

CD přehrávač CT 01.8

Popis

  • CD Přehrávač s odděleným DA převodníkem

  • Barevné provedení: černá

  • Materiál: ocel

  • Povrchová úprava: černá, popisy gravírované

  • Rozměry (VxŠxH):
    125 mm x 436 mm x 360  mm

  • Hmotnost: 13 kg

  • Příslušenství: dálkový ovladač

Specifikace

  • Typ CD transportu:
    Philips VAU1255/21LF (CDproM LF)

  • Komunikace s CP 01.8:
    2S, 4 x koaxiální kabely s BNC konektory

  • Napájecí obvody:
    separátní vysoce kvalitní stejnosměrné napájecí zdroje pro každou úroveň napětí.

  • Centrální hodiny pro celý systém:
    16,9344 MHz Low Jitter
    8,4672 Mhz pro CD mechaniku

  • Zkreslení THD při vstupním signálu:
    0 dB – 85 dB, 60 dB – 35 dB

Použití

  • Určeno pro přehrávání CD, CD-R a CD-RW disků

DA převodník CP 01.8

Popis

  • Barevné provedení: černá

  • Materiál: ocel

  • Povrchová úprava: černá, popisy gravírované

  • Rozměry (VxŠxH):
    125 mm x 436 mm x 360  mm

  • Hmotnost: 10 kg

Specifikace

  • DA převodníky: Burr-Brown PCM1794, 8x na kanál

  • Dynamický rozsah D/A převodníku: 138 dB, EIAJ, A-weighted, fS = 44,1 kHz

  • Odstup signál / šum:
    138 dB, EIAJ, A-weighted, fS = 44,1 kHz

  • Hodinový kmitočet: 16,9344 MHz

  • Množství bitů: 16 bitů

  • Harmonické zkreslení při výstupní úrovni
    0 dB: 0,0004%, fS = 44,1 kHz

  • Analogový výstup: XLR

Použití

Model CT 01.8 + CP 01.8 přehrává disky CD, CD-R a CD-RW. Patrně nejdůležitější vlastností celé sestavy je maximální využití kvalitního audio záznamu na CD i když jeho vzorkování i počet bitů je dnes dávno překonán.
Důvodem pro použití profesionální CD mechaniky Philips VAU1255/21LF (CD proMLF), je snaha získat maximální množství dat uložených na přehrávaném mediu při minimálním počtu chyb. V tomto směru patří tato mechanika jasně na čelní pozice. Jak již bylo zmíněno, tak i tato jednotka je řízena centrálními hodinami Low Jitter.

Velmi důležitou záležitostí je zpracování výstupní 16 bitové informace z CD mechaniky převodníky nastavenými na 16 bit. Není zde použitá žádná konverze na 24 bit, protože poslechem bylo zjištěno, že doplnění bitů jakýmkoliv způsobem, vždy vede ke zhoršení výsledné jakosti zvuku. Ostatně tento fakt matematicky potvrdily četné studie renomovaných odborníků.

Proto jsme se při vývoji soustředili na podle nás daleko důležitější věci. Především na maximálně kvalitní centrální časovou základnu a na velmi kvalitní napájecí zdroje s několika stupňovou stabilizací a na paralelní řazení několika D/A převodníků pro zvýšení kvality výstupního signálu. Jasná volba padla tedy na DA převodníky s proudovým výstupem firmy Burr-Brown PCM1794. Aby I2S výstup z CD transportu mohl být zapojen do 2 x 8 DA převodníků, byl výstup I2S osazen výkonovým vysokofrekvenčním stupněm.

Samozřejmostí je použití a osazení celé sestavy vysoce kvalitními audio součástkami.
Zapojení s více převodníky se vyznačuje vysokým dynamickým rozsahem. Aby bylo možné tuto dynamiku zpracovat, byly pro výstupní koncový stupeň použity elektronky ECC99. Jsou to dvojité triody zapojené v čisté třídě A. Na výstupu každého zesilovače jsou použity vysoce kvalitní kondenzátory MKP + Cu folie.
Rušivé vibrace přístroje, které by mohly negativně ovlivnit snímání dat z CD omezuje i vlastní konstrukce skříní obou přístrojů. Jsou vyrobeny z ocelových plechů tloušťky 2 mm!!! Mechanika je pružně uchycena ke skříni. Není zde výsuvný mechanismus, který by zhoršoval vibrace a tím i kvalitu načítání dat. CD disk vkládáme po otevření horního krytu přímo na mechaniku. Disk je ještě fixován mechanickým nebo magnetickým závažím. (Clamp)

Pozlacené analogové výstupní konektory jsou vysoké kvality a zaručují nejlepší možné připojení k dalším audio komponentům sestavy. Vysokou kvalitu tohoto CD přehrávače završuje i jeho střízlivý design. Součásti sestavy je i dálkový ovladač.

Galerie

Žádný slovní popis nemůže zájemce přesvědčit o kvalitě tohoto přehrávače tak, jako živý poslech.
Ten Vám rádi umožníme.
