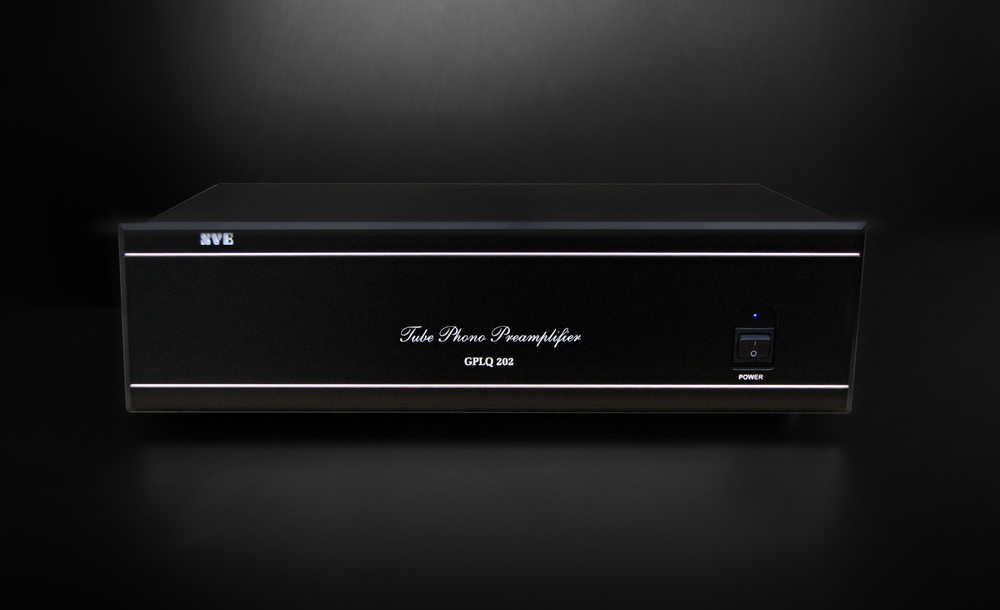

GPLQ 202
Gramofonový předzesilovač GPLQ 202, provádí korekci charakteristiky magnetodynamické přenosky.
Použity speciální nízkošumové triody ECC803 S.
Popis
Předzesilovač: gramofonový
Speciální nízkošumové triody ECC803 S
Inverzi zajištuje trioda ECC99
Použita nejvyšší třída součástek
Povrchová úprava: černá, popisy gravírované
Materiál: ocelový plech síla 2 mm
Rozměry (VxŠxH):
110 mm x 436 mm x 310 mm
Hmotnost: 16 kg
Specifikace
Kmitočtová charakteristika:
10 Hz – 80kHz / -2dB
Odstup rušivých napětí:
Síť. kmitočet: 78 db, Šum: 86 db
Přeslechy mezi kanály: 80 dB / 1 kHz
Vstupní citlivost: 2 mV
Vstupní impedance: 47 kΩ
Výstupní impedance: 4 kΩ

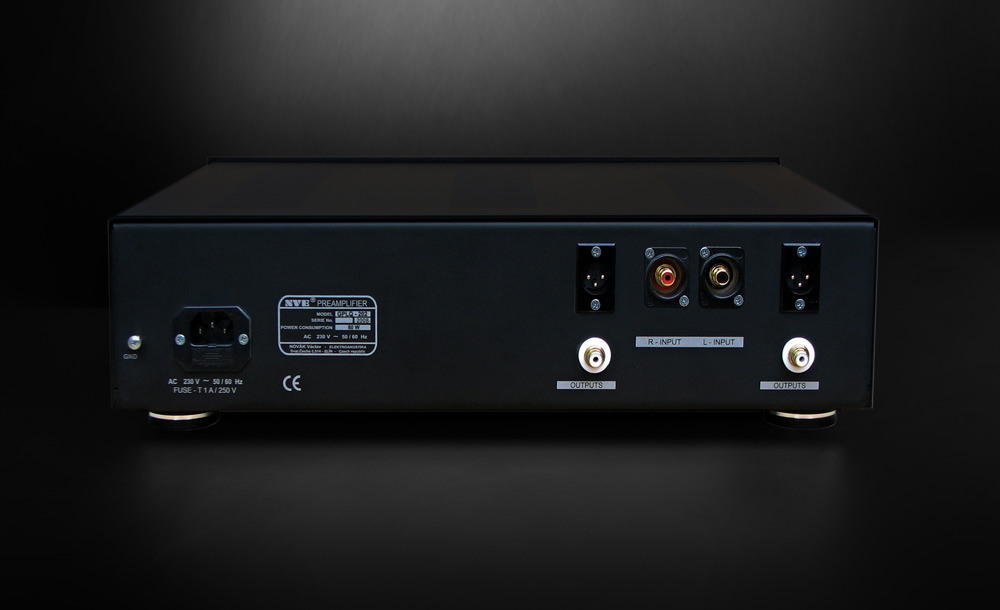

Počet vstupů: 1x XLR / 1x RCA
Počet výstupů: 1x XLR
Elektronky: 2x ECC803 / 2x ECC99
Použití
Vysoce kvalitní přístroj pro náročné posluchače
Na přání upravíme gramofon na symetrický vstup
Předzesilovač GPLQ -202 je vysoce kvalitní přístroj, který slouží ke korekci nahrávací charakteristiky magnetodynamické přenosky. Potřebná korekce RIA charakteristiky je tvořena pasivním filtrem, jehož útlum a potřebné zesílení obstarávají speciální nízkošumové triody ECC803 S .
Dále následuje druhý, výkonový stupeň, osazený výkonnější triodou ECC99 která zajistí potřebnou fázovou inverzi pro XLR a potřebnou výstupní úroveň signálu.
Při výrobě jsou použity nejjakostnější součástky, které jsou vždy pečlivě měřeny.
Základní pozlacená deska plošného spoje, kvalitní ruční pájení součástek speciální pájkou s obsahem stříbra, tak zaručuje absolutní kvalitu spojů. Kromě vstupních a výstupních konektorů nejsou v audio části použity žádné konektory a všechny kvalitní signálové kabely jsou pájeny. Nevznikají tak vlivem stáří a koroze konektorů úbytky signálu a tak ztráty prostorových informací.
Na přání je možno upravit gramofon na symetrický a na předzesilovači použít symetrický vstup a tak ještě výrazně zlepšit odstupy signálu a zvětšit dynamiku.
